1、同步带的节线长度
同步带工作时,其承载绳中心线长度应保持不变,因此称此中心线为同步带的节线,并以节线周长作为带的公称长皮,称为节线长度。在同步带传动中,带节线长度是一个重要参数。当传动的中心距已定时,带的节线长度过大过小,都会影响带齿与轮齿的正常啮合,因此在同步带标准中,对梯形齿同步带的各种哨线长度已规定公差值,要求所生产的同步带节线长度应在规定的极限偏差范围之内。

2、带的节距Pb

同步带相邻两齿对应点沿节线量度所得约长度称为同步带的节距。带节距大小决定着同步带和同步带轮齿各部分尺寸的大小,节距越大,带的各部分尺寸越大,承载能力也随之越高。因此带节距是同步带主要参数.在节距制同步带系列中以不同节距来区分同步带的型号。在制造时,带节距通过铸造模具来加以控制。

3、带的齿根宽度
一个带齿两侧齿廓线与齿根底部廓线交点之间的距离称为带的齿根宽度,以s表示。带的齿根宽度大,则使带齿抗剪切、抗弯曲能力增强,相应就能传送较大的裁荷。

4、带的齿根圆角
带齿齿根回角半径rr的大小与带齿工作时齿根应力集中程度有关t齿根圆角半径大,可减少齿的应力集中,带的承载能力得到提高。但是齿根回角半径也不宜过大,过大则使带齿与轮齿啮合时的有效接触面积减小,所以设计时应选适当的数值。

5、带齿齿顶圆角半径八
带齿齿项圆角半径八的大小将影响到带齿与轮齿啮合时会否产生于沙。由于在同步带传动中,带齿与带轮齿的啮合是用于非共扼齿廓的一种嵌合。因此在带齿进入或退出啮合时,带齿齿顶和轮齿的顶部拐角必然会超于重叠,而产生干涉,从而引起带齿的磨损。因此为使带齿能顺利地进入和退出啮合,减少带齿顶部的磨损,宜采用较大的齿顶圆角半径。但与齿根圆角半径一样,齿顶圆角半径也不宜过大,否则亦会减少带齿与轮齿间的有效接触面积。

6、齿形角
梯形带齿齿形角口的大小对带齿与轮齿的啮合也有较大影响。如齿形角霹过小,带齿纵向截面形状近似矩形,则在传动时带齿将不能顺利地嵌入带轮齿槽内,易产生干涉。但齿形角度过大,又会使带齿易从轮齿槽中滑出,产生带齿在轮齿顶部跳跃现象。

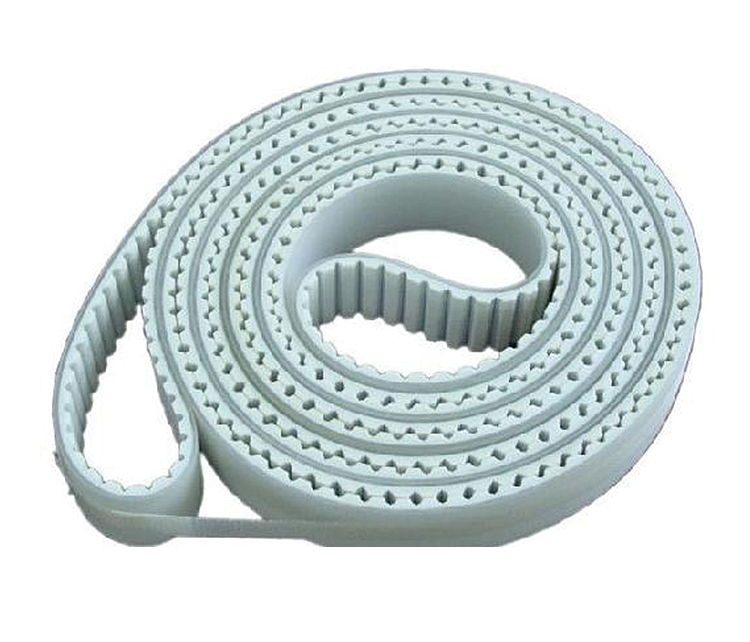

同步输送带

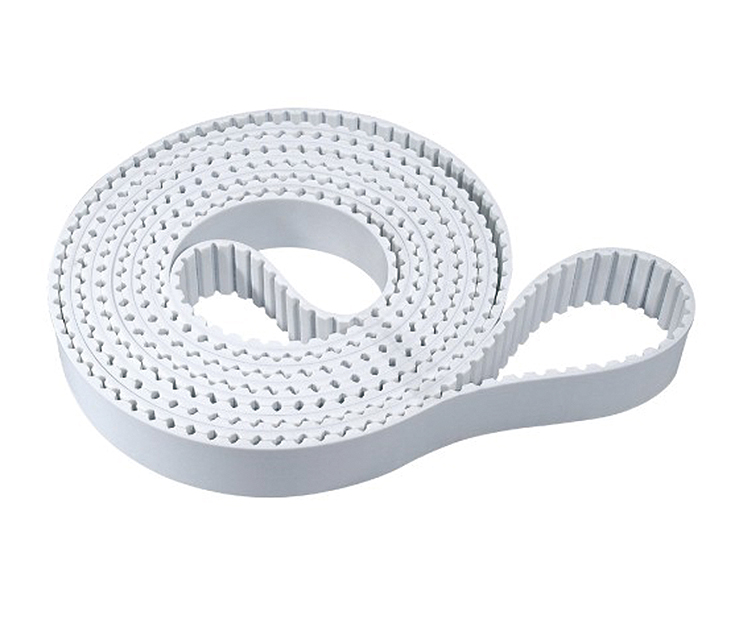

同步输送带

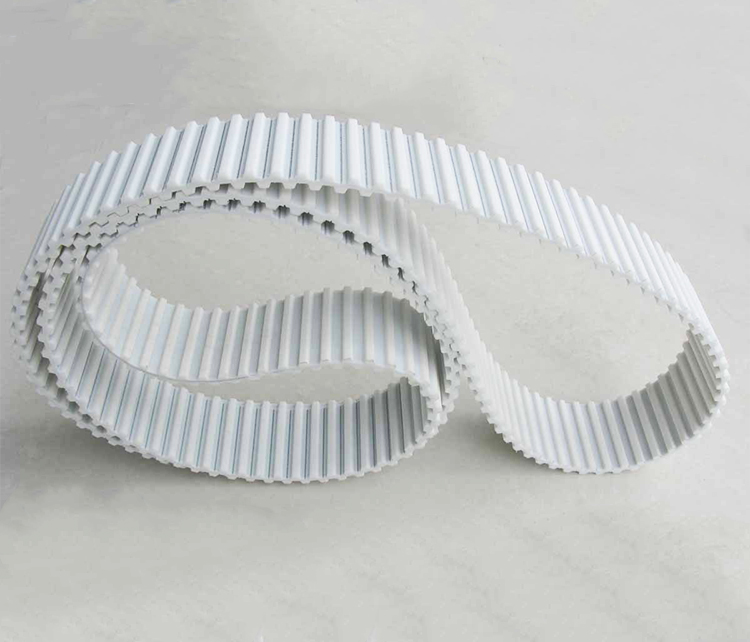

同步输送带

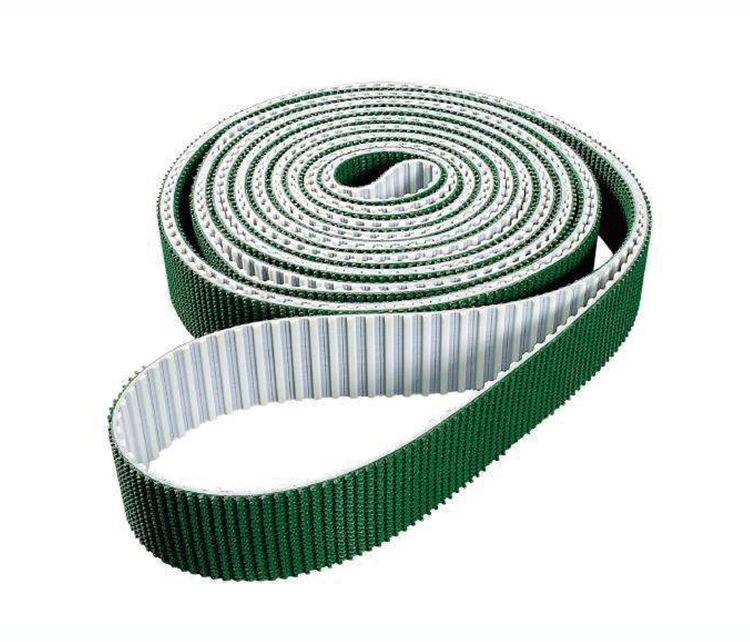

白色同步输送带
